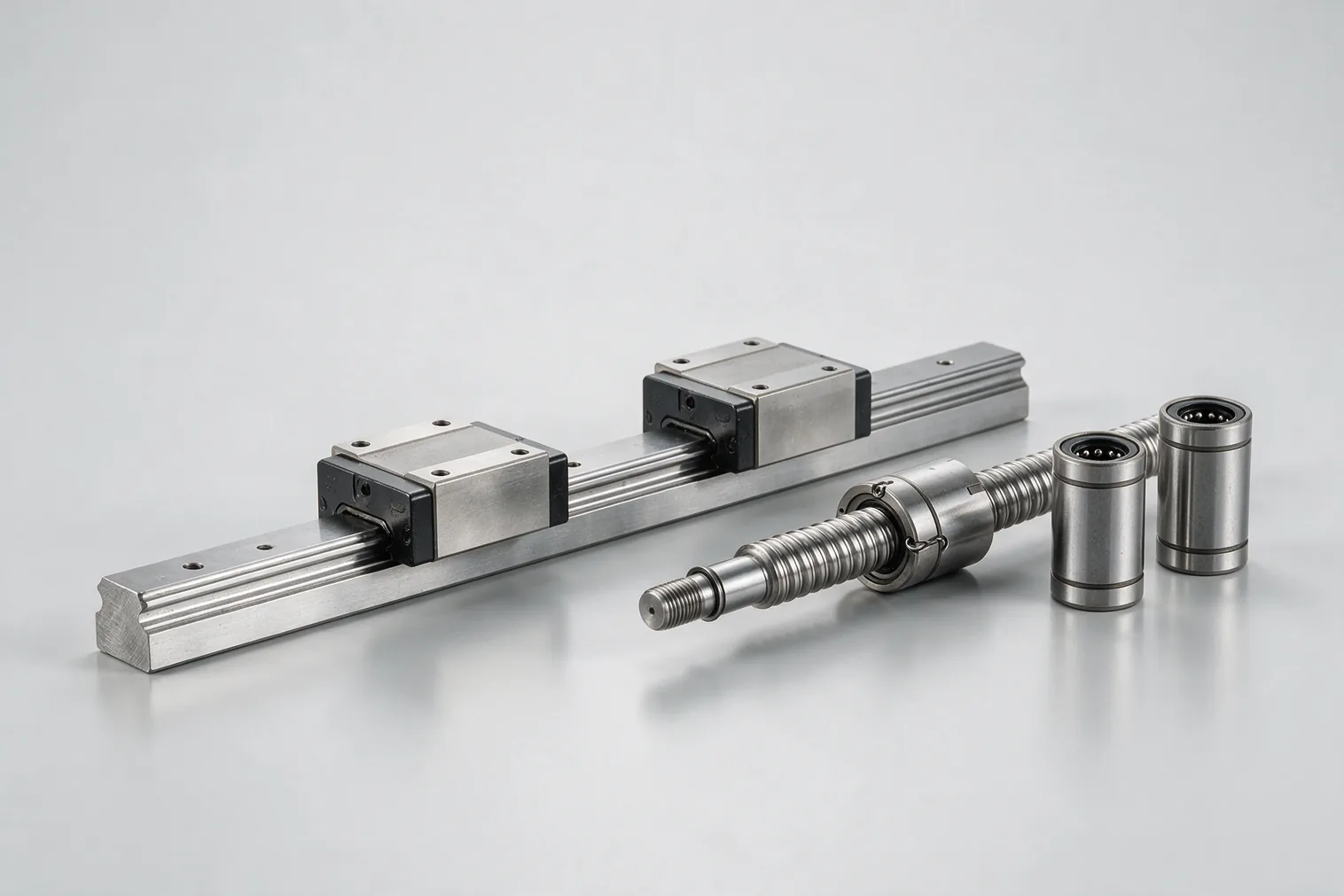

Dönel yataklamadan farklı bir soru dizisi

Bir rulman seçerken radyal ve eksenel yükü, deviri ve ölçüyü konuşuruz. Lineer kızakta sorular değişir: yük hangi yönden geliyor, taşıyıcı kütle nereye asılmış, eksen ne kadar yol alacak ve durduğu noktada ne kadar sapma kabul edilebilir. Aynı dört soruyu atlayıp yalnız ray genişliğine bakarak yapılan seçim, tezgâh ilk yıl içinde hassasiyetini kaybettiğinde geri döner.

Yük tek yönlü değil: dört yön, üç moment

Profil raya oturan bir araba, yükü dört yönde taşır: aşağı, yukarı ve iki yana. Dönel bir rulmandan farklı olarak ters yönlü yükü de aynı kapasiteyle karşılar; bu, taşıyıcının yukarı doğru zorlandığı uygulamalarda belirleyici bir üstünlüktür.

Bundan daha sık atlanan kalem momentlerdir. Araba, ekseni etrafında üç ayrı momente maruz kalır ve kütle merkezi arabadan uzaklaştıkça bu momentler hızla büyür. Konsol bir taşıyıcı — örneğin arabadan öne doğru uzanan bir tutucu — ray ve arabanın radyal kapasitesi yeterli görünse bile moment kapasitesini aşabilir.

  • Kütle merkezini arabaya yakın tutmak, bir boy büyük ray seçmekten daha etkilidir.
  • Tek ray üzerinde iki araba kullanmak, moment kolunu kısaltarak kapasiteyi belirgin biçimde artırır.
  • Yükün ağırlığı kadar ivmesi de hesaba girer: hızlı duran bir eksende atalet kuvveti statik yükü aşabilir.

Boyut, bilya ve makara

Profil raylar genellikle genişliklerine göre adlandırılır — 15, 20, 25, 30, 35, 45 gibi. Büyüyen boy hem yük hem rijitlik kazandırır, ama hareketli kütleyi ve maliyeti de büyütür.

Taşıyıcı eleman tercihi ikinci ayrımdır. Bilyalı arabalar nokta temasıyla çalışır: sürtünme düşüktür, yüksek hıza uygundur. Makaralı arabalar çizgi temasıyla çalışır: aynı boyda belirgin biçimde yüksek yük ve rijitlik verir, buna karşılık sürtünme ve ısı üretimi artar, hız sınırı düşer. Ağır talaşlı tezgâhlarda makaralı, hızlı konumlama eksenlerinde bilyalı tip öne çıkar.

Ön yük: rijitlik ile sürtünme arasındaki ödünleşim

Ön yük, arabanın içindeki boşluğun bilinçli olarak negatife alınmasıdır. Artan ön yük rijitliği yükseltir ve yük altındaki sapmayı küçültür; karşılığında sürtünme, ısı ve aşınma artar. Kaba bir ayrım işe yarar: konumlama hassasiyeti kritik değilse ve eksen hızlı çalışıyorsa hafif ön yük, talaş kuvveti ya da titreşim varsa orta ve üzeri ön yük tercih edilir. Ön yükü gereğinden yüksek seçmek, kızağın ömrünü kısaltmanın en sessiz yollarından biridir.

Strok hesabı: ray boyu eşittir yol değildir

Sık yapılan bir hata, gereken yolu doğrudan ray boyu olarak sipariş etmektir. Kullanılabilir strok, ray boyundan araba uzunluğu ve iki uçta bırakılması gereken emniyet payı çıkarıldıktan sonra kalan mesafedir. İki araba kullanılıyorsa aralarındaki mesafe de düşer. Uçlarda mekanik dayanak ya da limit anahtarı varsa onların yer ihtiyacı da eklenir.

Doğruluk sınıfı ve konumlama

Kızağın doğruluk sınıfı, araba ray boyunca ilerlerken yüksekliğin ve yan konumun ne kadar sapacağını belirler. Normalden hassasa doğru giden sınıflar maliyeti de yükseltir; bu yüzden sınıfı uygulamanın gerçekten istediği toleransa göre seçmek gerekir.

Konumlama hassasiyeti yalnız kızaktan gelmez, tahrikten de gelir. Tekrarlanabilir ve yüksek çözünürlüklü konumlama gerekiyorsa vidalı mil tahriki öne çıkar; uzun stroklu ve hassasiyet beklentisi daha düşük eksenlerde kayış tahriki daha ekonomiktir. Vidalı milde somunun ön yükü boşluğu belirler ve tekrarlanabilirliği doğrudan etkiler.

Kızak mı, mil ve burç mu?

Her eksen profil ray gerektirmez. Yuvarlak mil üzerinde çalışan lineer burçlar daha ekonomiktir, montaj toleransına karşı daha affedicidir ve basit kılavuzlama işlerinde fazlasıyla yeterlidir. Karşılığında rijitlik düşüktür ve tek burç moment taşımaz; bu yüzden burçlar genellikle çift kullanılır. Konumlama hassasiyeti ve moment yükü öne çıktığında profil ray kaçınılmaz olur.

Montaj yüzeyi: seçimden sonraki en belirleyici kalem

Hassas bir kızak, eğri bir yüzeye monte edildiğinde doğruluk sınıfının hiçbir anlamı kalmaz. Ray oturma yüzeyinin düzlemselliği ve iki ray arasındaki paralellik, kızağın kendi toleransıyla aynı mertebede olmalıdır. Referans kenarına dayamadan, cıvataları ortadan uçlara doğru kademeli sıkmadan yapılan montaj, ilk günden kalıcı bir zorlanma bırakır.

Koruma ve yağlama

Lineer sistemlerde toz ve talaş, dönel yataklamalara göre daha kolay içeri girer: araba ray boyunca hareket ettiği için sızdırmazlık noktası sabit değildir. Talaşlı imalat ortamlarında körük ya da sıyırıcı kullanmak, kızak seçiminden bağımsız olarak ömrü belirleyen etkenlerden biridir. Yağlama tarafında da aynı kural geçerlidir: yetersiz ve aşırı yağlamanın ikisi de hasar üretir.

Seçim için elimizde olması gerekenler

Bir eksen için doğru öneriyi çıkarmak üzere şunları soruyoruz: taşınacak kütle ve kütle merkezinin arabaya göre konumu, hareket yönü ve eksenin yatay mı dikey mi çalıştığı, gereken strok, hedeflenen hız ve ivme, kabul edilebilir konumlama toleransı ve ortamın tozlu ya da ıslak olup olmadığı. Bu altı bilgiyle ray boyu, araba sayısı, ön yük ve tahrik tipi birlikte belirlenebilir.
